Heat Set Insert Là Gì? Cách Gắn Ren Đồng Cho Bản In 3D
Khi một bản in 3D cần tháo lắp nhiều lần, việc bắt vít trực tiếp vào nhựa có thể khiến ren nhanh chóng bị mòn, trờn hoặc mất độ chắc. Đây cũng là lý do Heat Set Insert được sử dụng ngày càng phổ biến trong các chi tiết in 3D cần liên kết bền và ổn định.
Thay vì tạo ren hoàn toàn trên nhựa, Heat Set Insert đưa một phần ren kim loại vào bên trong chi tiết bằng nhiệt. Khi nhựa mềm ra, insert được ép vào vị trí đã thiết kế và cố định lại khi vật liệu nguội.
Cùng CUBIC3 tìm hiểu Heat Set Insert hoạt động như thế nào, nên dùng với loại nhựa nào và làm sao để gắn insert đúng kỹ thuật mà không làm biến dạng bản in?

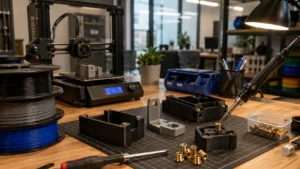

Heat Set Insert Là Gì? Vì Sao Cần Dùng Trong In 3D?
Heat Set Insert là gì và hoạt động như thế nào?
Insert có ren ở bên trong để bắt vít và được cố định vào nhựa bằng nhiệt.
Cách hoạt động khá đơn giản:
- Bước 1: Thiết kế một lỗ chờ trên chi tiết in 3D.
- Bước 2: Làm nóng insert bằng mỏ hàn hoặc dụng cụ chuyên dụng.
- Bước 3: Đưa insert vào lỗ, nhiệt làm phần nhựa xung quanh mềm và chảy cục bộ.
- Bước 4: Nhựa chảy sẽ bao quanh phần ngoài của insert.
- Bước 5: Khi nguội, nhựa cứng lại và giữ insert cố định.
Phần nhựa không cần phải chảy hoàn toàn.
=> Mục tiêu là làm mềm vừa đủ để insert đi vào đúng vị trí mà không làm biến dạng quá nhiều khu vực xung quanh.
Cấu tạo của Heat Set Insert
Một Heat Set Insert thông thường có hai phần chính:
- Ren trong: dùng để bắt vít, thường theo các kích thước như M2, M3, M4, M5.
- Bề mặt ngoài có gân hoặc khía: giúp tăng khả năng neo giữ insert khi phần nhựa xung quanh nguội lại.
=> Do đó, khi chọn insert không chỉ nhìn vào kích thước ren bên trong.
Đường kính ngoài và chiều dài insert cũng rất quan trọng vì chúng quyết định kích thước lỗ chờ và lượng vật liệu cần bố trí xung quanh.
Vì sao nên dùng Heat Set Insert thay vì tạo ren trực tiếp?
Với một số chi tiết đơn giản, có thể tạo ren trực tiếp trên bản in 3D.
Tuy nhiên, cách này không phải lúc nào cũng phù hợp, đặc biệt khi chi tiết cần tháo lắp nhiều lần.
Khi vít được vặn trực tiếp vào nhựa, phần ren có thể bị biến dạng và mòn dần sau nhiều lần sử dụng. Khi đó, vít bắt đầu lỏng hoặc không còn khả năng giữ chắc như ban đầu.
=> Heat Set Insert khắc phục điểm yếu này bằng cách đưa ren kim loại vào vị trí bắt vít.
Nhờ đó, chi tiết phù hợp hơn với những ứng dụng như:
- Vỏ hộp và thiết bị điện tử.
- Jig, đồ gá và các chi tiết cơ khí.
- Linh kiện cần tháo ra để bảo trì.
- Sản phẩm phải lắp ráp, tháo rời nhiều lần.
Tuy nhiên, Heat Set Insert không tự động khiến mọi mối ghép chắc hơn.
Độ bền còn phụ thuộc vào loại insert, vật liệu in, kích thước lỗ, độ dày phần nhựa xung quanh và cách lắp đặt.
=> Vì vậy, thiết kế đúng ngay từ bước CAD vẫn rất quan trọng.
Các Loại Nhựa Phù Hợp Để Lắp Heat Set Insert
Không phải loại filament nào cũng cho khả năng giữ Heat Set Insert giống nhau.
Khi lắp insert, phần nhựa xung quanh phải đủ cứng để giữ ren và chịu lực khi siết vít.
=> Ngoài kích thước insert và cách lắp, vật liệu in cũng là yếu tố cần cân nhắc.
PLA
PLA có ưu điểm là dễ in và khá phổ biến, nên hoàn toàn có thể sử dụng Heat Set Insert cho những chi tiết không phải chịu tải quá lớn.
Tuy nhiên, PLA có nhiệt độ chuyển thủy tinh tương đối thấp. Nếu gia nhiệt quá lâu hoặc nhiệt truyền sang vùng xung quanh quá nhiều, phần nhựa gần lỗ có thể bị biến dạng.
Khi dùng PLA:
- Kiểm soát nhiệt độ mỏ hàn.
- Không giữ nhiệt quá lâu tại một vị trí.
- Thiết kế phần nhựa quanh insert đủ dày.
- Nên test trên một mẫu nhỏ trước khi lắp vào sản phẩm chính.
PETG
PETG là một lựa chọn phù hợp cho các chi tiết cần độ dai và khả năng chịu lực tốt hơn PLA.
UltiMaker cũng xếp PETG cùng nhóm vật liệu phù hợp để sử dụng với threaded insert nhờ đặc tính cơ học tốt hơn.
Khi được gia nhiệt đúng cách, phần PETG quanh lỗ sẽ mềm ra để insert đi vào.
=> Sau khi nguội, nhựa cứng lại và giữ phần insert bên ngoài.
PETG đặc biệt phù hợp với các chi tiết như:
- Vỏ hộp, vỏ thiết bị.
- Jig và đồ gá.
- Chi tiết cơ khí nhỏ.
- Sản phẩm cần tháo lắp nhiều lần.
Tuy nhiên, không nên mặc định PETG nào cũng dùng cùng một mức nhiệt.
Nhiệt độ lắp nên được điều chỉnh dựa trên thông số của filament và insert cụ thể. Prusa hiện hướng dẫn lấy nhiệt độ in của filament làm cơ sở và tăng khoảng 10–20°C khi cài đặt mỏ hàn.
ABS / ASA
ABS và ASA cũng là những lựa chọn đáng cân nhắc khi bản in phải làm việc trong môi trường có nhiệt độ hoặc tải cơ học cao hơn.
So với PLA, ABS có đặc tính cơ học và nhiệt tốt hơn cho các ứng dụng kỹ thuật. ASA cũng có khả năng chịu nhiệt tốt và đặc biệt phù hợp với các chi tiết sử dụng ngoài trời nhờ khả năng chống tia UV.
Nếu lỗ quá lớn hoặc phần boss quá mỏng, insert vẫn có thể bị xoay hoặc bật ra dù bản thân ABS/ASA có độ bền tốt.
TPU có phù hợp để lắp Heat Set Insert không?
TPU không phải lựa chọn lý tưởng cho Heat Set Insert trong những mối ghép cần độ cứng và khả năng giữ ren cao.
Lý do nằm ở chính đặc tính của TPU:
- Vật liệu có khả năng biến dạng đàn hồi và mềm hơn nhiều so với PLA, PETG hay ABS.
- Khi siết vít, phần nhựa quanh insert có thể tiếp tục biến dạng, khiến insert khó giữ được vị trí chắc chắn.
- UltiMaker cũng khuyến nghị tránh sử dụng vật liệu mềm như TPU cho ứng dụng này.
Nếu vẫn cần kết hợp TPU với insert
=> Nên xem xét thiết kế riêng cho ứng dụng cụ thể thay vì áp dụng trực tiếp thông số của các loại nhựa cứng.
Dụng Cụ Cần Thiết Để Gắn Heat Set Insert
Để gắn Heat Set Insert gọn và chính xác, không cần quá nhiều dụng cụ.
Một bộ cơ bản có thể gồm:
- Mỏ hàn điều chỉnh nhiệt
- Đầu tip phù hợp
- Insert đúng kích thước
- Dụng cụ hỗ trợ thao tác.
Mỏ hàn có điều chỉnh nhiệt độ
Mỏ hàn có khả năng điều chỉnh nhiệt giúp kiểm soát lượng nhiệt truyền vào insert, từ đó làm mềm phần nhựa xung quanh mà không cần nung nóng toàn bộ khu vực.
Nên ưu tiên loại:
- Có điều chỉnh nhiệt độ.
- Giữ nhiệt tương đối ổn định.
- Có thể thay đổi đầu tip.
- Công suất phù hợp với loại insert và kích thước chi tiết.
Đầu tip chuyên dụng cho Heat Set Insert
Mỏ hàn thông thường vẫn có thể sử dụng, nhưng đầu tip chuyên dụng sẽ giúp thao tác dễ và ổn định hơn.
Đầu tip được thiết kế để tiếp xúc với insert, giúp truyền nhiệt đều và hỗ trợ giữ insert thẳng trong quá trình ép xuống.
Đặc biệt với các insert nhỏ như M2, M2.5 hoặc M3, việc dùng đúng đầu tip giúp hạn chế tình trạng insert bị nghiêng hoặc mỏ hàn trượt khỏi vị trí.
Một số bộ tip được thiết kế riêng theo từng kích thước insert, chẳng hạn M2, M2.5, M3, M4, M5 và M6.
Nếu chỉ lắp thử vài insert, đầu tip tiêu chuẩn vẫn có thể đáp ứng.
=> Nhưng nếu thường xuyên làm chi tiết in 3D có ren, đầu tip chuyên dụng đáng để đầu tư hơn.
Heat Set Insert và vít đúng kích thước
Tất nhiên, không thể lắp insert nếu chưa chọn đúng loại.
Khi chuẩn bị, cần kiểm tra ít nhất 3 thông số:
- Kích thước ren: M2, M3, M4, M5…
- Đường kính ngoài: quyết định kích thước lỗ chờ.
- Chiều dài insert: ảnh hưởng đến độ sâu của lỗ và độ dày phần nhựa xung quanh.
Ví dụ, nếu sử dụng insert M3, vít đi kèm cũng phải là vít M3. Nhưng đường kính lỗ chờ không phải 3 mm mà phải dựa trên kích thước bên ngoài của insert cụ thể.
Nhíp hoặc kẹp chịu nhiệt
Có thể dùng:
- Nhíp chịu nhiệt.
- Kẹp kim loại.
- Kìm nhỏ phù hợp.
Quan trọng là không dùng tay trực tiếp để giữ insert sau khi gia nhiệt. Ngoài ra, nên đặt chi tiết trên bề mặt chắc chắn, có đủ không gian thao tác để tránh làm mỏ hàn chạm vào các bộ phận xung quanh.

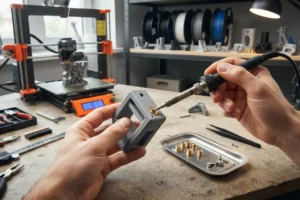

Hướng Dẫn Cách Gắn Heat Set Insert Cho Bản In 3D
Sau khi đã chuẩn bị đúng insert, dụng cụ và chi tiết in 3D, việc lắp Heat Set Insert có thể thực hiện bằng mỏ hàn có điều chỉnh nhiệt.
Điều quan trọng nhất là giữ insert thẳng, kiểm soát nhiệt và ép từ từ.
Bước 1: Thiết kế và in lỗ chờ
Trước khi in, cần tạo sẵn lỗ để đặt Heat Set Insert trên bản vẽ CAD.
Kích thước lỗ không lấy theo đường kính ren bên trong mà phải dựa trên đường kính ngoài của insert cụ thể.
Lỗ nên đủ để insert đi vào khi được gia nhiệt nhưng không quá rộng, nếu không insert sẽ khó bám chắc vào nhựa.
Ngoài đường kính, cần chú ý:
- Chiều sâu lỗ: phù hợp với chiều dài insert.
- Độ dày boss: đủ vật liệu bao quanh để giữ insert.
- Khoảng cách đến mép chi tiết: tránh đặt quá sát thành ngoài.
- Độ chính xác khi in: lỗ thực tế có thể khác kích thước thiết kế do sai số máy in.
Nếu chưa chắc về kích thước, nên in một mẫu test nhỏ trước thay vì đưa ngay vào sản phẩm hoàn chỉnh.
Bước 2: Cài đặt nhiệt độ mỏ hàn
Tiếp theo, làm nóng mỏ hàn và điều chỉnh nhiệt độ phù hợp với loại nhựa đang sử dụng.
Prusa khuyến nghị có thể lấy nhiệt độ in của filament làm mốc tham khảo và tăng khoảng 10–20°C khi lắp insert.
Đây là điểm bắt đầu, không phải một mức nhiệt cố định cho mọi loại nhựa và mọi insert.
Không nên đặt nhiệt quá cao ngay từ đầu.
Nhiệt dư thừa có thể làm vùng nhựa xung quanh chảy quá nhiều và khiến bề mặt bị biến dạng.
Bước 3: Đặt insert vào đúng vị trí
Đặt đầu nhỏ hoặc phần định vị của insert vào miệng lỗ trước khi đưa mỏ hàn vào.
Sau đó:
- Đặt insert thẳng với lỗ.
- Đưa đầu tip tiếp xúc với phần trên của insert.
- Giữ mỏ hàn vuông góc với bề mặt chi tiết.
Một số insert có thiết kế đầu vát hoặc thuôn giúp việc định vị dễ hơn. Với insert nhỏ, có thể dùng nhíp hoặc dụng cụ hỗ trợ để giữ insert ngay ngắn trong bước đầu.
=> Không nên để đầu mỏ hàn tiếp xúc trực tiếp với bề mặt nhựa.
Mục tiêu là truyền nhiệt qua insert để phần nhựa xung quanh mềm dần.
Bước 4: Ép insert vào nhựa
Khi insert nóng lên, nhiệt sẽ làm phần nhựa xung quanh lỗ mềm ra.
Lúc này, dùng mỏ hàn ấn nhẹ và đều theo phương thẳng đứng để đưa insert xuống.
Không cần dùng lực mạnh.
Hãy để nhiệt làm phần việc chính, sau đó từ từ đưa insert đến độ sâu mong muốn.
Nếu ép quá nhanh, nhựa nóng chảy có thể bị đẩy tràn lên bề mặt hoặc dồn xuống đáy lỗ.
Trong quá trình này, cần đặc biệt chú ý:
- Không nghiêng mỏ hàn sang hai bên.
- Không xoay insert khi đang ép.
- Không cố ép khi nhựa chưa đủ mềm.
- Không ép sâu hơn kích thước thiết kế.
=> Khi insert đã nằm phẳng hoặc hơi thấp hơn bề mặt theo thiết kế, có thể dừng lại.
Bước 5: Rút mỏ hàn và để insert nguội
Khi insert đã vào đúng vị trí, rút mỏ hàn ra theo phương thẳng đứng, tránh kéo lệch insert khi nhựa vẫn còn mềm.
Sau đó để chi tiết nguội và phần nhựa xung quanh cứng lại.
UltiMaker khuyến nghị chờ chi tiết nguội trước khi bắt vít hoặc tác động lực lên insert.
Một Heat Set Insert được lắp đúng thường có các đặc điểm:
- Insert nằm thẳng và đúng tâm.
- Bề mặt insert phẳng với hoặc thấp hơn bề mặt nhựa theo thiết kế.
- Không có quá nhiều nhựa tràn vào phần ren.
- Khi bắt vít, vít đi vào thẳng và không bị kẹt.
- Nếu mới làm lần đầu, đừng cố lắp ngay trên sản phẩm chính.
- Hãy in một mẫu test có cùng loại nhựa, cùng kích thước lỗ và thử vài mức nhiệt khác nhau
