Hộp Mạch Điện Bị Chảy Nhiệt? PETG Cho Hộp Bảo Vệ Mạch Điện Chịu Nhiệt Tốt Hơn

Hộp mạch điện thường bị mềm hoặc biến dạng khi thiết bị hoạt động ở nhiệt độ cao trong thời gian dài.

Đây là lý do nhiều người lựa chọn sử dụng nhựa PETG cho hộp bảo vệ mạch điện, nhờ khả năng chịu nhiệt tốt và độ bền ổn định.

Trong bài viết này, CUBIC3 sẽ cùng tìm hiểu vì sao PETG là vật liệu phù hợp để bảo vệ bo mạch điện tử hiệu quả hơn.

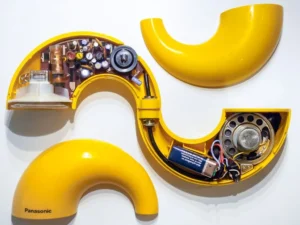

Tại Sao Hộp Mạch Điện Bị Chảy Nhiệt Và Biến Dạng?

Hộp bảo vệ bị móp méo, chảy xệ không chỉ mất thẩm mỹ

=> Gây nguy cơ chập cháy mạch bên trong

Hiện tượng này thường bắt nguồn từ 3 nguyên nhân cốt lõi sau đây:

Nhiệt độ từ linh kiện điện tử bên trong

Các linh kiện khi vận hành liên tục luôn sinh ra một lượng nhiệt năng rất lớn.

Nếu hộp không có thiết kế tản nhiệt, lượng nhiệt này sẽ bị tích tụ lại và làm nóng chảy vỏ nhựa:

• Nguồn phát nhiệt chính: IC nguồn, MOSFET, driver động cơ, chip xử lý hoặc đèn LED công suất cao.

• Hộp quá kín khiến nhiệt độ bên trong tăng nhanh, biến không gian hộp thành một “lò sấy” thu nhỏ.

Môi trường lắp đặt có nhiệt độ cao

Nhiệt độ ngoài trời hoặc không gian xung quanh nơi đặt thiết bị cũng khiến hộp nhựa nhanh xuống cấp:

• Tác động thời tiết: Hộp mạch đặt ngoài trời (như camera, thiết bị IoT)

=> Thường xuyên bị ánh nắng mặt trời chiếu trực tiếp làm tăng nhiệt độ bề mặt.

• Gần nguồn nhiệt lớn: Lắp đặt hộp mạch gần động cơ máy móc, thành máy CNC.

Vật liệu làm hộp không đủ khả năng chịu nhiệt

Lựa chọn vật liệu in 3D không phù hợp với nhiệt độ đặc thù của thiết bị điện tử như:

• PLA: Nhựa PLA rất dễ in nhưng chỉ chịu nhiệt đến 55°C – 60°C.

=> Đây là ngưỡng nhiệt độ cực kỳ bình thường của mạch điện khi quá tải.

Khi vượt ngưỡng chịu đựng, cấu trúc nhựa bị mất độ cứng

=> Dẫn đến hiện tượng lỏng ốc vít, móp méo và biến dạng form dáng ban đầu.

Khả Năng Chịu Nhiệt Của Nhựa PETG Cho Hộp Bảo Vệ Mạch Điện

Filament PETG sở hữu một số đặc tính để bảo vệ các bo mạch điện tử.

Thực tế, nhựa PETG hoàn toàn có thể được sử dụng để in hộp bảo vệ mạch điện bởi

=> Loại vật liệu này sở hữu những ưu điểm vượt trội sau:

PETG có nhiệt độ chịu nhiệt cao

Loại nhựa này sở hữu ngưỡng nhiệt độ biến dạng nhiệt lên tới 75°C – 80°C.

Biên độ này cao hơn PLA từ 20°C – 25°C

=> Tạo ra khoảng cách an toàn trước lượng nhiệt tỏa ra từ các linh kiện công suất.

Hạn chế biến dạng khi thiết bị hoạt động liên tục

Khi mạch điện chạy tải nặng trong nhiều giờ liền

=> Nhiệt độ nội khu tăng cao cũng không thể làm mềm hóa cấu trúc của PETG.

Vỏ hộp hoàn toàn không gặp phải tình trạng móp méo, chảy xệ hay làm lỏng các mối bắt vít.

Giữ hình dạng ổn định trong thời gian dài

Nhờ tính chất cơ lý bền bỉ và tỷ lệ co ngót thấp:

• PETG không bị mềm
• Không bị biến dạng dưới tác động của nhiệt độ lên xuống thất thường.

Hộp mạch sẽ luôn giữ nguyên kích thước chuẩn xác ban đầu, bảo vệ thiết bị an toàn qua năm tháng.

Vì Sao PETG Phù Hợp Cho Hộp Bảo Vệ Mạch Điện?

Ngoài khả năng chịu nhiệt, PETG còn mang một vài đặc tính phù hợp cho các kỹ sư cùng người chơi in 3D khi làm vỏ hộp kỹ thuật như:

Chống va đập tốt, bảo vệ linh kiện bên trong

• Độ dẻo dai cơ học: Không giống như PLA rất giòn và dễ nứt vỡ khi chịu lực gắt, PETG có độ dẻo cao.

=> Khi bị va đập, nhựa có xu hướng đàn hồi và hấp thụ lực tốt hơn.

• An toàn khi siết vít: Khi bắt vít cố định bo mạch hoặc siết ốc vặn nắp hộp, thành nhựa PETG không bị nứt dọc theo đường thớ in.

• Chống chịu rơi rớt: Giúp bảo vệ an toàn cho các linh kiện dễ vỡ bên trong nếu vô tình làm rơi hộp từ trên cao.

Chống ẩm và hạn chế ảnh hưởng từ môi trường

• Kháng hóa chất công nghiệp: Bề mặt hộp nhựa PETG trơ với các dung dịch vệ sinh mạch thông dụng, không bị tình trạng mủn nhựa hay xỉn màu.

• Kháng tia UV nhẹ: Giúp hộp mạch chập lão hóa, không bị giòn nhanh khi tiếp xúc với ánh nắng mặt trời.

Dễ in hơn ABS nhưng vẫn đảm bảo độ bền

• Không cần phòng kín: In ABS bắt buộc phải có lồng kín giữ nhiệt để tránh nứt lớp, trong khi PETG hoàn toàn có thể in tốt mà không cần buồng che.

• Tỷ lệ co ngót thấp: PETG rất ít khi bị cong vênh hay bong góc ra khỏi bàn in như ABS, giúp các kích thước hình học của hộp mạch luôn đạt độ chính xác cao.

• Kết dính lớp chặt: Các lớp in của PETG khi nóng chảy sẽ liên kết với nhau rất mạnh, mang lại độ bền tương đương với nhựa ABS.

Bề mặt hoàn thiện đẹp và chuyên nghiệp

• Độ bóng bề mặt: PETG sau khi in xong thường có độ bóng nhẹ đặc trưng, liền khối như các sản phẩm nhựa đúc áp lực.

• Che giấu đường vân in: Các đường thớ in của PETG kết khối mượt mà, giúp bề mặt ngoài của vỏ hộp trông mịn hơn.

THÔNG SỐ IN 3D CHUẨN CHO PETG GIÚP HỘP MẠCH ĐẠT ĐỘ BỀN CAO NHẤT

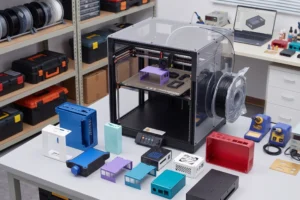

Những Ứng Dụng Thực Tế Của PETG Trong Thiết Bị Điện Tử

Hộp mạch điều khiển

Hệ thống điều khiển trung tâm yêu cầu bảo vệ nghiêm ngặt để duy trì ổn định của hệ thống:

• Hộp mạch điều khiển máy CNC, máy in 3D: Nơi có driver động cơ tỏa nhiệt rất lớn trong thời gian dài. PETG giúp vỏ hộp không bị biến dạng dưới sức nóng liên tục này.

• Hộp mạch điều khiển xe điện, robot tự hành: Những môi trường liên tục phải chịu rung lắc dữ dội và va đập mạnh cơ học. Độ dẻo dai của PETG giúp bảo vệ bo mạch bên trong không bị chấn động.

Vỏ cảm biến và thiết bị IoT

• Vỏ cảm biến công nghiệp: Bảo vệ các mắt cảm biến trong nhà xưởng khỏi bụi bẩn, dầu mỡ và các hóa chất tẩy rửa công nghiệp nhờ tính kháng hóa chất cao của PETG.

• Thiết bị IoT ngoài trời: Hộp bảo vệ các mạch thu thập dữ liệu đặt ở sân vườn, trang trại thủy canh. PETG giúp chống thấm nước mưa, chịu được nhiệt độ cao từ ánh nắng mặt trời chiếu trực tiếp mà không bị giòn nứt.

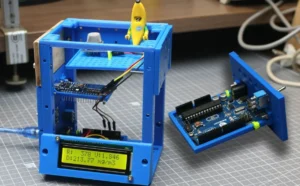

Case Arduino, ESP32 và Raspberry Pi

• Case Raspberry Pi chạy 24/7: Raspberry Pi khi làm server hoặc chạy tác vụ nặng rất nóng. Vỏ PETG chịu được nhiệt độ từ chip xử lý tốt hơn hẳn PLA, tránh tình trạng om nhiệt làm hỏng case.

• Hộp mạch ESP32, Arduino cho Smarthome: Các mạch này thường tích hợp thêm module Relay để đóng ngắt điện 220V. PETG đảm bảo khả năng cách điện tuyệt đối và an toàn chống cháy lan cơ bản.

• Thiết kế chính xác: Tỷ lệ co ngót thấp của PETG giúp các lỗ khoét cho cổng USB, cổng LAN, chân cắm GPIO luôn vừa khít, không bị lệch phom khi lắp ráp.

Hộp nguồn và bộ điều khiển tự động

• Hộp bọc nguồn tổ ong: Che chắn đầu dây điện 220V lộ thiên để tránh người dùng vô tình chạm.

• Vỏ bộ sạc pin, sạc dự phòng: Bảo vệ cell pin và mạch sạc nhanh bên trong.

=> Khi sạc dòng cao, mạch và pin đều ấm lên, vỏ PETG đảm bảo giữ nguyên cấu trúc chịu lực cho toàn bộ khối pin.

• Hộp thiết bị đóng ngắt điện tự động: Lắp đặt trong tủ điện gia đình hoặc tủ điện công nghiệp

=>Giúp cách ly hoàn toàn tia lửa điện với môi trường bên ngoài.

Một Số Lưu Ý Khi In PETG Cho Hộp Mạch

Để sản phẩm đạt độ bền kết cấu cao và bề mặt mịn, bạn cần đặc biệt lưu ý:

Sấy filament trước khi in

PETG cực kỳ háo nước, khiến nó hút ẩm từ không khí mạnh hơn hẳn nhựa PLA:

• Khi nhựa bị ẩm đi qua đầu phun nhiệt độ cao (>230°C)

Lượng nước bên trong sẽ sôi lên

-> Tạo ra bọt khí làm kết cấu hộp bị rỗng, giòn và giảm mạnh khả năng cách điện.

Đồng thời, hiện tượng chảy tơ sẽ xuất hiện làm hỏng bề mặt bên ngòi.

=> Luôn sấy cuộn nhựa PETG ở nhiệt độ 60°C – 65°C trong vòng 4 – 6 tiếng

• Trước khi in
• Sử dụng hộp sấy chuyên dụng cấp nhựa trực tiếp trong suốt quá trình máy vận hành.

Điều chỉnh quạt tản nhiệt

• Nếu bật quạt tản nhiệt ở mức 100% như in PLA, nhựa PETG sẽ bị làm nguội quá nhanh

=> Khiến các lớp in không kịp hòa vào nhau -> vỏ hộp rất dễ bị nứt, tách lớp dọc theo thớ in khi bạn siết vít bắt mạch.

Tắt hoàn toàn quạt ở 3 lớp đầu tiên để nhựa bám bàn tốt nhất.

Từ lớp thứ 4 trở đi, chỉ nên duy trì quạt ở mức nhẹ từ 20% – 50%.

Sử dụng lớp đệm bảo vệ bàn in

• In trực tiếp trên bàn kính hoặc bàn PEI phẳng

-> PETG nóng chảy sẽ liên kết hóa học rất mạnh với bề mặt bàn

Lúc gỡ sản phẩm, lực kéo lớn sẽ làm bong tróc lớp mạ PEI, vỡ luôn cả mặt kính.

=> Luôn bôi một lớp hồ khô hoặc keo chuyên dụng lên bàn in trước khi chạy máy
