Cách xử lý bề mặt sau khi gỡ Support in 3D

Trong kỹ thuật in 3D, việc gỡ support không chỉ đơn thuần là tách bỏ phần nhựa thừa mà là một quy trình thuộc tư duy DFAM (Design for Additive Manufacturing). Nắm vững cách xử lý bề mặt sau khi gỡ support sẽ giúp bạn bảo vệ độ chính xác hình học và đạt độ thẩm mỹ cao nhất cho mẫu in.

Quick Checklist: Quy trình xử lý bề mặt chuẩn xưởng

• Phòng ngừa: Tối ưu Z-distance (0.1mm – 0.2mm) và Interface density (50% – 80%).

• Thời điểm: Gỡ support khi vật in nguội hẳn (FDM) hoặc trước khi sấy UV (Resin).

• Xử lý thô: Dùng kìm cắt sát tỉa từng chân support, tránh dùng lực giật mạnh.

• Làm mịn: Mài nhám ướt từ P180 đến P1200.

• Hoàn thiện: Dùng súng nhiệt xử lý vết trắng hoặc sơn lót (Primer Filler).

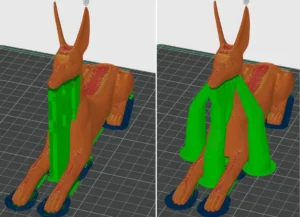

1. Tối ưu Slicer: “Phòng bệnh” cho bề mặt in 3D

Hậu xử lý tốt nhất là khi bạn không cần xử lý quá nhiều. Việc chọn đúng loại cuộn in 3D chất lượng cao (như dòng PLA+ hoặc PETG của Cubic3) kết hợp với thông số Slicer chuẩn sẽ giảm thiểu tối đa hư tổn bề mặt.

• Support Z-Distance: Khoảng cách trục dọc giữa support và vật thể.

  • Thông số chuẩn: 0.1mm – 0.25mm. Nếu quá nhỏ, support sẽ “hàn” vào vật thể; nếu quá lớn, lớp đáy sẽ bị võng (drooping).

• Support Interface Density (Mật độ mặt sàn):

  • Để mức 50% – 80% giúp tạo một “mặt sàn” đặc cho vật thể nằm lên, giảm vết lẹm. Lưu ý: Mức này tốn thêm khoảng 15% – 25% vật liệu so với mặc định.

• XY Separation: Khoảng cách ngang giữa support và vách đứng. Nên đặt > 0.35mm để tránh dính vào thành đứng.

2. Bộ dụng cụ hậu kỳ thiết yếu

Một người thợ giỏi cần bộ đồ nghề chuẩn để thao tác chính xác, tránh làm lẹm vào vật thể chính:

1. Kìm Flush Cutters: Loại bỏ các mảng support lớn. Lưu ý luôn hướng mặt phẳng của kìm về phía vật thể.

2. Kìm mũi kim (Needle-nose Pliers): Kẹp và xoay các mảng support ở hốc sâu.

3. Dao gọt bavia (Deburring Tool): Làm sạch nhanh các đường viền sắc cạnh sau khi tách nhựa.

4. Dao trổ X-Acto: Tỉa các chi tiết siêu nhỏ tại các vị trí tiếp giáp phức tạp.

3. Quy trình gỡ support không để lại vết

Bước 1: Thời điểm vàng để gỡ support

• Với FDM: Đợi vật in nguội hoàn toàn. Nhựa khi còn ấm rất dẻo, dễ bị biến dạng hoặc kéo sợi (stringing) khi chịu lực tác động.

• Với Resin (SLA/DLP): Nên gỡ trước khi sấy UV (Post-curing). Lúc này nhựa chưa giòn hoàn toàn, việc cắt chân support sẽ ít để lại lỗ lõm (pitting).

Bước 2: Nguyên tắc “Dễ trước khó sau”

Bắt đầu bóc tách các mảng lớn bên ngoài. Với các hốc kẹt, dùng kìm cắt tỉa từng chân support một thay vì dùng lực giật mạnh. Nếu sử dụng support tan trong nước (PVA/BVOH), sau khi ngâm bồn siêu âm, bạn bắt buộc phải rửa lại bằng nước sạch để loại bỏ dư lượng hóa chất (residue), tránh màng trắng khi khô.

4. Kỹ thuật hậu xử lý làm mịn bề mặt chuyên sâu

A. Mài nhám ướt (Wet Sanding)

Đây là cách hiệu quả nhất để khắc phục bề mặt in 3D bị sần sùi.

• Quy trình: Sử dụng giấy nhám nước đi từ độ nhám thấp đến cao: P180 -> P400 -> P800-> P1200.

• Mẹo thợ in: Luôn mài cùng với nước. Nước giúp cuốn trôi bụi nhựa, làm mát bề mặt để tránh ma sát sinh nhiệt gây chảy nhựa.

B. Xử lý vết trắng bằng súng nhiệt (Heat Treatment)

• Các vết trắng (stress marks) xuất hiện do lực kéo khi gỡ support có thể được xử lý tức thì bằng súng nhiệt (200°C – 300°C).
• Cảnh báo kỹ sư: Không giữ súng nhiệt quá lâu tại một điểm để tránh biến dạng (warping) do ứng suất nhiệt nội tại, đặc biệt với các chi tiết mỏng dưới 1.2mm.

C. So sánh phương pháp xử lý bề mặt PLA: Hóa chất vs. Sơn lót

Nhiều thợ in nhắc đến Ethyl Acetate cho PLA, nhưng thực tế tại các xưởng in chuyên nghiệp, Sơn lót (Primer Filler) thường được ưu tiên hơn.

Mẹo thực tế: Hãy chọn phương pháp Sơn lót + Mài nhám. Cách này không chỉ an toàn mà còn giúp bạn kiểm soát hoàn toàn độ phẳng của bề mặt trước khi sơn phủ màu.

5. FAQ – Câu hỏi thường gặp

• Tại sao gỡ support Resin hay bị để lại lỗ (pitting)? Do bạn gỡ sau khi đã sấy UV quá kỹ khiến nhựa bị giòn. Hãy thử gỡ ngay sau khi rửa sạch bằng IPA và trước khi cho vào buồng sấy.
• Làm sao để hạn chế support dính quá chặt? Kiểm tra lại thông số Z-distance. Với các cuộn in 3D Cubic3, khoảng cách lý tưởng thường bằng đúng 1 lớp in (ví dụ in lớp 0.2mm thì Z-distance là 0.2mm).

Bạn có thể tham khảo bài viết:Support Trong In 3D Là Gì? Hướng Dẫn Cấu Trúc Hỗ Trợ Cho Người Mới
