Support Trong In 3D Là Gì? Hướng Dẫn Cấu Trúc Hỗ Trợ Cho Người Mới

1. Giới thiệu – Vì sao “Support” là cứu cánh của mọi bản in 3D?

Hãy tưởng tượng bạn đang xây một cây cầu bằng gạch, bạn không thể đặt viên gạch lơ lửng giữa không trung mà không có giàn giáo đỡ bên dưới. Trong thế giới in 3D FDM, máy in hoạt động bằng cách đùn từng lớp nhựa nóng chảy chồng lên nhau.

Trọng lực là kẻ thù số một khi bạn muốn in những chi tiết có góc nghiêng lớn hoặc các nhành cây vươn ngang. Nếu không có vật gì đỡ, nhựa lỏng sẽ rơi tự do, gây ra hiện tượng rối dây hoặc hỏng hoàn toàn bản in. Đó là lý do Support (Cấu trúc hỗ trợ) ra đời – đóng vai trò là “giàn giáo” tạm thời cho tác phẩm của bạn.

2. Support trong in 3D là gì?

Support là các cấu trúc phụ trợ được máy in tạo ra đồng thời với vật thể chính nhưng không nằm trong thiết kế gốc. Mục đích duy nhất của chúng là nâng đỡ các phần Overhang (Góc nhô) hoặc Bridge (Cầu nối) cho đến khi lớp nhựa đó nguội đi và tự đứng vững được. Sau khi in xong, chúng ta sẽ gỡ bỏ phần support này để thu được sản phẩm hoàn thiện.

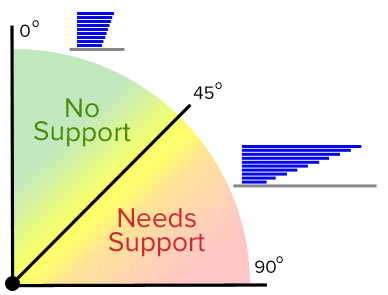

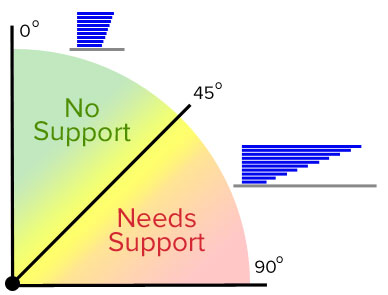

Nguyên lý “Quy tắc 45 độ” – Khi nào thực sự cần Support?

Không phải bản in nào cũng cần đến cấu trúc hỗ trợ. Việc dùng quá nhiều support sẽ làm lãng phí nhựa và tốn thời gian hậu xử lý. Kỹ sư in 3D thường áp dụng quy tắc sau:

• Góc nhô nhỏ hơn 45°: Máy in thường có thể tự xử lý được mà không cần trợ giúp nhờ sự chồng lấp giữa các lớp nhựa.

• Góc nhô lớn hơn 45°: Các lớp nhựa bắt đầu mất điểm tựa, dễ bị võng hoặc biến dạng. Đây là lúc bạn bắt buộc phải bật tính năng support.

• Cấu trúc thẳng đứng (90° so với bàn in): Tuyệt đối không cần support vì lớp trên luôn nằm trọn vẹn trên lớp dưới.

Overhang Test – Cách xác định giới hạn máy in của bạn

Mỗi dòng máy in và mỗi loại vật liệu (PLA, PETG, ABS) sẽ có khả năng in góc nhô khác nhau. Trước khi bắt đầu một dự án lớn, tôi khuyên bạn nên thực hiện một bài Overhang Test.

• Tải mẫu in kiểm tra có các góc từ 20° đến 80°.

• In thử không dùng support.

• Quan sát xem ở góc độ nào bề mặt bắt đầu bị xấu hoặc rơi rụng nhựa.

• Lấy con số đó trừ đi 5 độ để làm “ngưỡng an toàn” khi cài đặt phần mềm.

3. Hướng dẫn cài đặt Support tự động trên Simplify3D

Simplify3D là phần mềm cắt lớp (Slicer) chuyên nghiệp nhất hiện nay trong việc quản lý support. Để tối ưu hóa, bạn hãy thực hiện theo các bước sau:

a. Chọn loại Support (Support Type)

• Normal: Phổ biến nhất, tạo các trụ từ bàn in hoặc từ chính bề mặt vật thể đi lên.

b. Độ phân giải trụ (Support Pillar Resolution)

Thông số này quyết định độ rộng của trụ đỡ.

• 4mm: Mặc định, chắc chắn, phù hợp mẫu lớn.

• 1mm – 2mm: Dành cho mô hình chi tiết nhỏ, tinh xảo. Lưu ý: Trụ càng nhỏ càng dễ đổ nếu độ bám dính bàn in không tốt.

c. Thiết lập góc nhô tối đa (Max Overhang Angle)

Dựa vào bài test ở trên, nếu máy bạn in tốt ở 50°, hãy đặt giá trị này là 45°. Phần mềm sẽ tự động tính toán những vùng nào có góc lớn hơn 45° để đặt support.

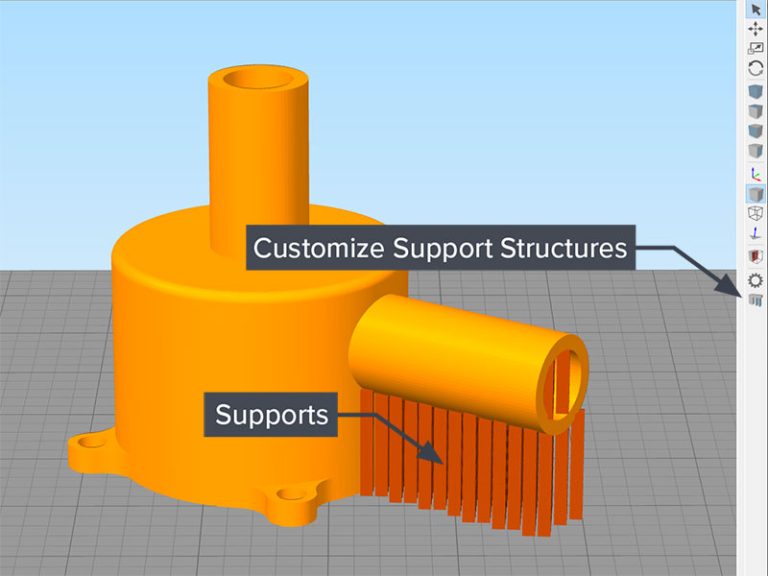

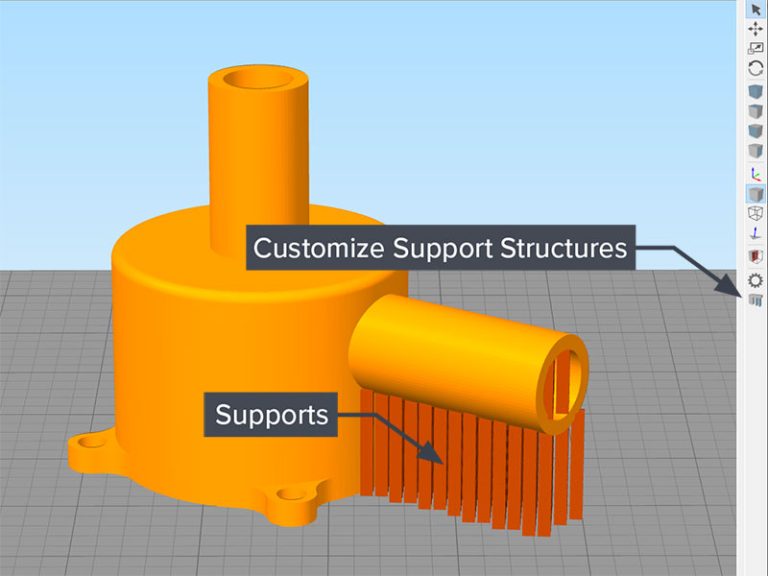

d. Tạo support tự động (Generate Automatic Supports)

Chỉ với một cú click, phần mềm sẽ bao phủ các vùng rủi ro bằng màu cam đậm. Bạn có thể dùng chuột để thêm hoặc bớt các trụ này một cách thủ công để tối ưu hóa bề mặt.

4. Các thuật ngữ cơ bản người mới cần biết

Để làm chủ công nghệ in 3D, bạn cần “nằm lòng” các thuật ngữ sau:

• Overhang Angle: Góc tạo bởi thành vật thể và phương thẳng đứng.

• Pillar: Trụ đỡ.

• Z-Gap (Separation Layers): Khoảng trống theo chiều dọc giữa đỉnh support và đáy vật thể để dễ gỡ.

• Density (Mật độ): Support càng dày thì đỡ càng tốt nhưng càng khó gỡ.

5. Lợi ích và những yếu tố cần cân nhắc

FAQ – Câu hỏi thường gặp

1. Tại sao support của tôi dính quá chặt vào vật thể?

• Trả lời: Có thể do khoảng cách Z (Separation Layers) của bạn quá nhỏ hoặc nhiệt độ in quá cao khiến support bị hàn chết vào chi tiết chính.

2. Tôi có thể in mà không cần support cho góc 60 độ không?

• Trả lời: Có thể, nếu bạn tăng tốc độ quạt làm mát (Cooling fan) và giảm tốc độ in, nhưng bề mặt bên dưới sẽ không được mịn màng.

Bắt đầu hành trình in 3D chuyên nghiệp cùng ANYOU

Làm chủ Support là bước đi đầu tiên để bạn chinh phục những giới hạn của trọng lực. Khi đã hiểu về cách nâng đỡ bản in, bước tiếp theo bạn cần tìm hiểu là cách tối ưu hóa vật liệu để có bề mặt đẹp nhất.
