Giải pháp In 3D Khổ lớn cho Sa bàn Kiến trúc & Mockup Công nghiệp: Bài học từ Mô hình 4.2m

Trong kiến trúc và thiết kế công nghiệp, mô hình thu nhỏ (scale models) rất quan trọng. Tuy nhiên, phương pháp làm thủ công thường tốn hàng tuần lễ.

Ngày nay, máy in 3D công nghiệp khổ lớn đã thay đổi cuộc chơi. Các đơn vị R&D có thể rút ngắn quy trình xuống vài ngày. Độ chính xác đạt tuyệt đối từ bản vẽ CAD.

Nhưng in một mô hình nhỏ khác hẳn với in cấu trúc cao vài mét. Đó là một thách thức kỹ thuật lớn. Hôm nay, Cubic3 sẽ phân tích dự án in 3D tên lửa Saturn V cao 4.2 mét. Qua đó, chúng ta sẽ tìm ra giải pháp tối ưu cho sa bàn và mockup khổ lớn.

1. Tại sao Doanh nghiệp cần In 3D khổ lớn?

Mô hình vật lý giúp thuyết phục chủ đầu tư hiệu quả hơn bản vẽ 2D. So với cắt xốp hay mica, in 3D khổ lớn mang lại 3 lợi thế vượt trội:

1. Chính xác hình học: Máy in chạy trực tiếp từ file 3D. Mọi đường cong, phào chỉ hay gân tăng cứng đều chính xác 100%.

2. Module hóa: Với máy khổ lớn như BT5060 (500x500x600mm) của Cubic3, bạn có thể in khối nhà cao tầng nguyên khối. Việc này giảm thiểu tối đa vết ghép nối.

3. Tối ưu chi phí R&D: In 3D giúp kiểm tra tính lắp lẫn (fit & function) nhanh chóng. Chi phí chỉ bằng 1/10 so với gia công kim loại.

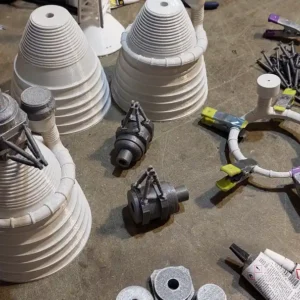

2. Case Study: Kỹ thuật in mô hình Saturn V cao 4.2 mét

Dự án Saturn V (tỷ lệ 1:33) của Chris Baetens là một ví dụ điển hình. Đây không chỉ là mô hình trưng bày. Nó là một bài toán kết cấu thực thụ.

Dưới đây là 3 bài học kỹ thuật Cubic3 rút ra cho bạn:

Bài học 1: Kết hợp In 3D và Cơ khí (Hybrid Construction)

Với chiều cao 4.2m, nhựa in 3D khó tự chịu tải trọng bản thân. Nó cần sự hỗ trợ của kim loại.

• Giải pháp: Chris dùng 4 thanh ty ren thép M8 chạy dọc thân tên lửa. Thép chịu lực căng (tension). Phần nhựa in 3D chịu nén và tạo hình vỏ.

• Ứng dụng: Khi in cột trụ sa bàn, hãy thiết kế lỗ rỗng. Bạn có thể luồn cốt thép hoặc đổ bê tông vào trong để tăng độ cứng.

Bài học 2: Tối ưu thời gian bằng Béc phun (Nozzle) lớn

In vật thể 4 mét bằng đầu phun 0.4mm là bất khả thi. Thời gian in sẽ kéo dài cả tháng.

• Giải pháp: Dự án dùng béc phun 0.8mm đến 1.0mm. Chiều cao lớp in (layer height) tăng lên. Thời gian in giảm 50-70%.

• Lưu ý: Các dòng máy Cubic3 chạy Klipper có thể đẩy nhựa nhanh qua béc lớn. Bộ đùn công suất cao đảm bảo nhựa chảy đều và chính xác.

Bài học 3: Module hóa thông minh

Thay vì in đặc tốn vật liệu, mô hình được chia thành các vỏ (shell). Chúng được lắp ghép bằng bu lông. Các phần thân ống được in với mật độ (infill) thấp 10% để giảm trọng lượng.

3. Vật liệu cho Mô hình khổ lớn: PLA hay PETG?

Nhiều người dùng PLA Economy cho mô hình. Nhưng với kinh nghiệm cung cấp cho nhà máy, Cubic3 khuyên bạn nên chọn kỹ:

• PLA: Chỉ hợp cho Sa bàn Quy hoạch đặt trong tủ kính. Ưu điểm là bóng đẹp, in nhanh.

• Nhựa PETG Cubic3 (Khuyên dùng cho Mockup): Nếu cần vận chuyển hoặc lắp thử máy, PETG là bắt buộc.

  • Bền bỉ: Dẻo dai, chịu va đập tốt hơn PLA. Không lo gãy vỡ khi di chuyển.

  • Chịu nhiệt: Chịu được 80°C (PLA mềm ở 60°C). Rất an toàn khi vận chuyển bằng xe tải giữa trời nắng.

4. Giải pháp in 3D siêu trường siêu trọng

Nếu dự án lớn hơn khổ 500mm và cần sản xuất loạt? Cubic3 cung cấp Máy in 3D công nghiệp FGF (in trực tiếp từ hạt nhựa).

• Tốc độ: Đùn tới 200kg nhựa/ngày.

• Tiết kiệm: Giá hạt nhựa rẻ hơn 60% so với nhựa cuộn.

• Ứng dụng: In cốp pha xây dựng, ghế ngồi, tượng đài kích thước 2-3 mét.

Kết luận

In 3D khổ lớn là công cụ sản xuất đắc lực cho Doanh nghiệp. Sự kết hợp giữa máy in chuẩn công nghiệp và vật liệu kỹ thuật (PETG) sẽ mang lại hiệu quả cao nhất.

Bạn đang có dự án sa bàn hoặc mockup cần tư vấn? Liên hệ ngay với Cubic3 để được hỗ trợ kỹ thuật chuyên sâu.
